01前言

消防電工在日常的消防弱電工作中經常用到萬用表，萬用表已經成了消防電工工作不可缺少的重要工具，可以說萬用表就是我們的千里眼、順風耳，正確使用萬用表可以讓我們的工作事半功倍。

02用表安全

無論是新到手的萬用表還是自己用久了的萬用，使用前不要怕麻煩，畢竟安全最重要。都要認真檢查萬用表外殼有無裸漏、表筆絕緣有沒有開裂。養成好習慣對自己負責、對家人負責。

03通斷檔使用

現在數字萬表、指針萬用表大部分都集成了通斷檔這個功能，消防電工師傅最愛用它。下圖紅色框內是通斷檔符號，使用時將兩只表筆插入表孔，旋轉開關撥到通斷檔，兩只表筆筆尖金屬短接萬用表發出蜂鳴聲說明萬用表正常。

O4交流電壓檔使用

交流電壓測量:交流電壓檔符號如下圖紅色框內“V~”，使用時將萬用表檔位開關撥到交流檔，當測量未知交流電壓時；將萬用表檔位開關撥到交流最大檔位。如果測量精度不夠可斷開表筆逐一降檔。當測量已知交流電壓時；將萬用表檔位開關撥到與之相匹配或略大一級檔位使用。(注意:測量交流電壓時手請勿觸碰萬用表金屬裸漏部分，測量中不可以換檔)如:下圖指針表表盤有三組讀數數字，當萬用表檔位調到最大檔500V，讀上面第一量程250V，指針指到的數字乘以2倍就是我們實際測量電壓。依法如:檔位調到200V，看中間50V量程，指針實際數字乘以4倍就是我們的測量電壓。

直流電壓測量指針表讀數方法相同。

O5直流電壓檔使用

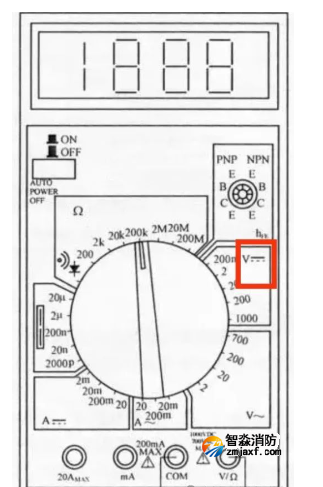

直流電壓檔符號如下圖紅色框內“V”，當測量未知直流電壓時；將萬用表檔位開關撥到直流最大檔，紅色表筆對應測量正極，黑表筆測量負極。數字萬用表如果測量顯示出現“一”負數說明此時紅表筆測得是負極，黑表筆是正極，調換表筆位置即可。指針萬用表，兩表筆正負極錯誤表盤指針向左擺動，這時將兩表筆調換位置即可。當測量已知直流電壓時；將萬用表檔位開關撥到與之相匹配或略大一級檔位使用。(指針表讀數與交流測量相同)。

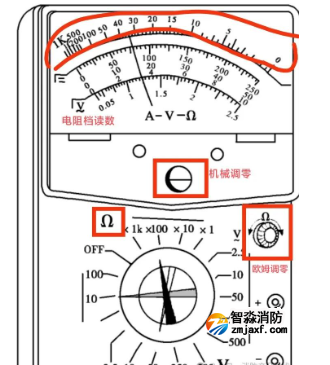

電阻檔符號如下圖紅色框內“Ω”。

數字萬用表使用時將檔位開關調到電阻檔中間檔，兩只表筆表針短接，此時數字萬用表表盤顯示“0000”表示萬用表正常。測量短路兩只表筆分別對應消防線路一條電線，萬用表表盤數值越小說明線路越短路，數值越大說明線路正常。測量接地紅表筆接電線一端，黑表筆接大地，萬用表表盤數值越小說明線路越接路，數值越大說明線路正常。（注意：測量電阻一定確保斷電情況下測量，先用電壓檔測量一遍確保線路無電）。

機械調零：指針萬用表使用前先查看表盤指針是否指示在零位，如果不在需要用一字螺絲刀調節機械調零使指針指示在零位。

歐姆調零：指針萬用表兩只表筆金屬筆尖交叉，表盤指針向右擺動，如果不能到零位，交叉表筆不斷開旋“轉歐姆調零”使萬用表指針歸零。

（注意：歐姆檔使用表筆確保接觸牢固，高溫、高濕惡劣天氣避免測量）萬用表使用完將檔位開關調到“OFF”位置，沒有“OFF”的調到交流電壓最大量程。

交流電流、直流電流在消防電工工作中很少用到，交流電流測量使用鉗型電流表更精確。電流測量、二極管、三極管等使用，請聯系師傅指導使用。
